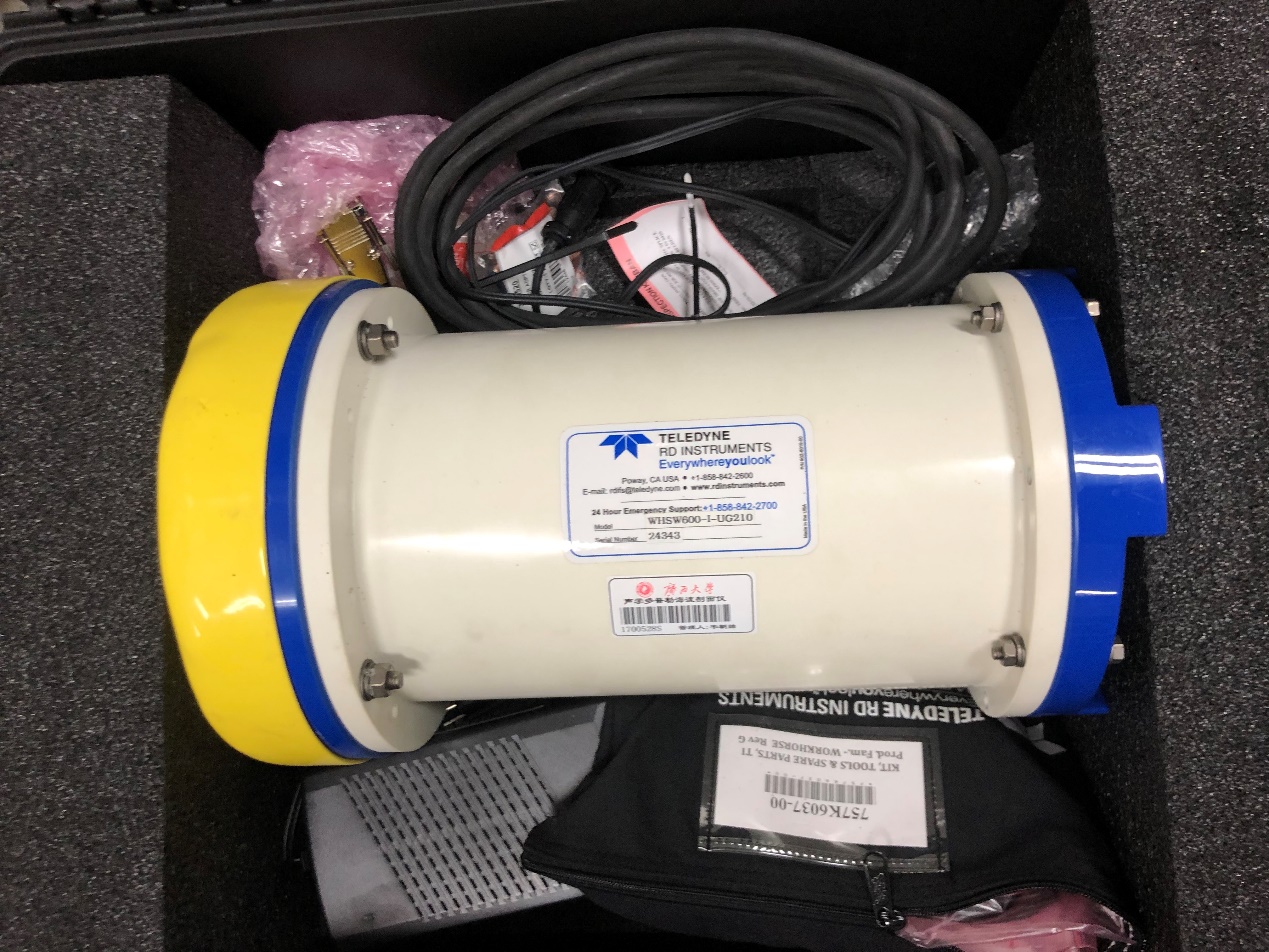

名称:声学多普勒海流剖面仪
型号:WHS-600,WHS-1200
品牌:美国TRDI
安装时间: 2017-3
设备简介
声学多普勒海流剖面仪(简称ADCP)是利用多普勒原理来测量水流流速的仪器,它设计有4个波束,将固定频率的声波发射出去,水流中的微小粒子会以水流的速度运动,由此产生多普勒频率漂移,根据多普勒原理计算出流速和流向的大小。可用于河流、水渠、水库、湖泊、港口、海洋的水流流量或流速的测量。永利官网配备有2台ADCP,工作声学频率分别600kHz和1200kHz。
主要技术参数
1. 具备测波功能
2. 具有底跟踪功能,精度:不小于1.15%
3. 配置外带电池仓以保证可长期工作。
4. 标准耐压:不小于200m
5. 换能器声学频率:600kHz (WHS-600),1200kHz(WHS-1200)
6. 流速测量精度:不大于±0.3%V±0.3cm/s (其中V为流速)
7. 流速分辨率:不大于1mm/s
8. 流速范围:±5m/s (缺省值) ,±20m/s (最大值)
9. 深度单元范围:0.5~4m
10. *深度单元个数:1~255
11. *脉冲频率: 10Hz (最快)
12. 高精度模式量程:52m(WHS-600),20m(WHS-1200)
13. 大量程模式量程:70m(WHS-600),24m(WHS-1200)
14. 回波强度剖面垂直分辨率: 等同于深度单元,动态范围:不小于 80dB,精密度:不大于 ±1.5dB(相对测量),波束角度:20°,波束排列:4个,凸形
15. 内存:不小于256MB存储卡
16. 通讯:串口,RS-232或RS-422转换ASCII或二进制输出
17. 波特率:1200~115,400
18. 标准传感器
19. 温度(装在换能器上)量程:﹣5~45℃,精度:±0.4℃,分辨率:0.01℃
20. 倾斜量程:±15°,准确度:±0.5°,精密度:±0.5°,分辨率:0.01°
21. 罗经(磁通门型,内置现场标定功能)准确度:±2°,精密度:±0.5°,分辨率:0.01°,允许最大倾角:±15°
